Serve una cabina di verniciatura mobile e retrattile?
La nostra proposta:
Sistema di protezione ambientale estensibile/compattabile, trasportabile montato e movimentabile a mezzo carrello elevatore, completo di contenimento, aspirazione e filtrazione a carbone attivo integrata, dedicato a:
- VERNICIATURA A SPRUZZO
- VERNICIATURA A RULLO e PENELLO
- LAMINAZIONE
- ESALAZIONI DA INCOLLAGGI
Caratteristiche base:
VERSIONE su misura per verniciatura manufatti in carpenteria
Completo di:
Contenimento estensibile/compattabile

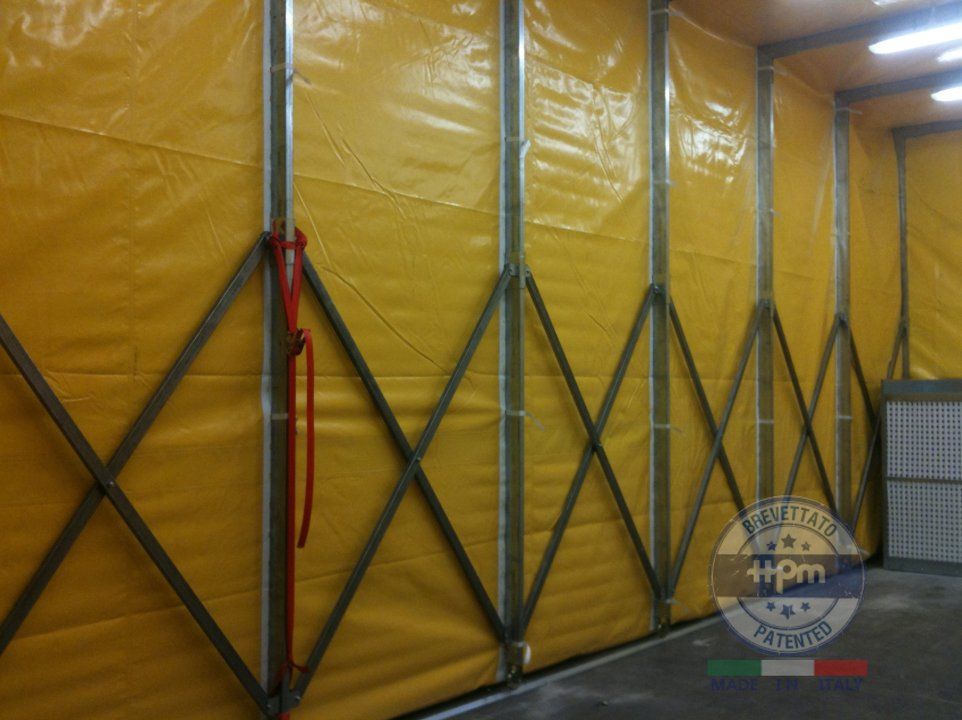

- struttura costruita in archi di tubolare zincato, collegati tra di loro con pantografi, scorrevole su ruote in PVC
- copertura costruita a disegno in telone bispalmato in PVC, autoestinguente cl.2 - colore BLU (altri colori disponibili)
- reti frontali per immissione di aria complete di velcro perimetrale per l’applicazione di prefiltro
- porte frontali in 2 pz con chiusura centrale a velcro, aste di rinforzo con chiavistello a pressione
- tensionatori interni (cinghie con crick)
- Unità di filtrazione per depurazione esalazioni ed over-spray da verniciatura
- portata commisurata rispetto al volume che viene a crearsi all'interno della zona di lavoro
- potenza: motore a bordo
- Completa di:
- filtri per esalazioni e over spray (cartone Andreae® + poliestere) e cartucce a carbone attivo con calza interna poliestere
- quadro servizi (accensione macchina + accensione luci) ESTERNO
- attacco rapido aria compressa INTERNO

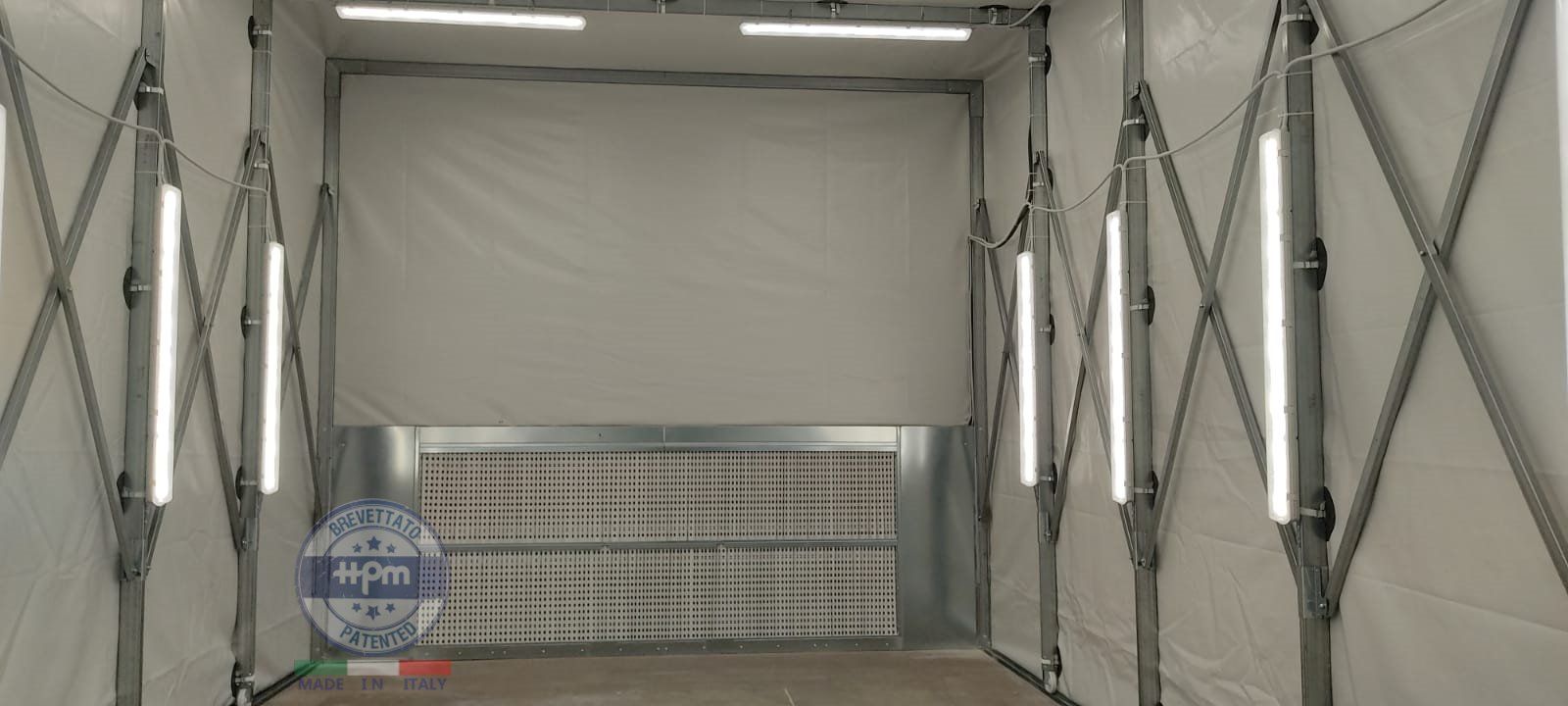

- Impianto di illuminazione composto da nr. 1 fila di luci superiori cablate - neon a lunga durata (IP65) 1500 mm (2x58W/cad.) - luce bianca
Installazione - ogni capriata interna - posizionesuperiore /le luci seguono il compattamento della struttura
Vantaggi unici:
Vantaggi /Valore aggiunto:
- contenimento estensibile/compattabile (spazio risparmiato ca. 75%)
- ventilazione corretta per la sabbiatura
- ambiente salubre per l’operatore e annessa ottima visibilità
- aspirazione efficace e filtrazione per POLVERI anche molto sottili integrate
- possibilità di ricollocare il sistema in un'altra postazione a mezzo carrello elevatore
Movimentazione:
- estensione/compattamento su ruote (manuale)

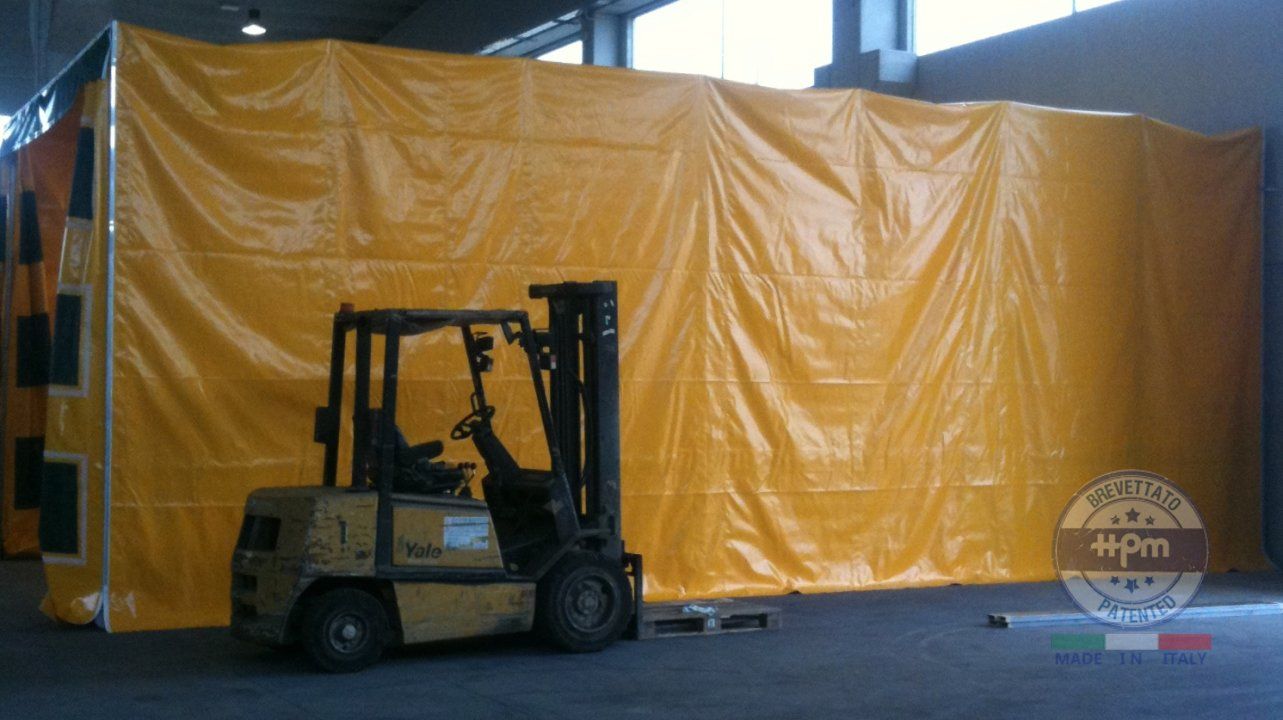

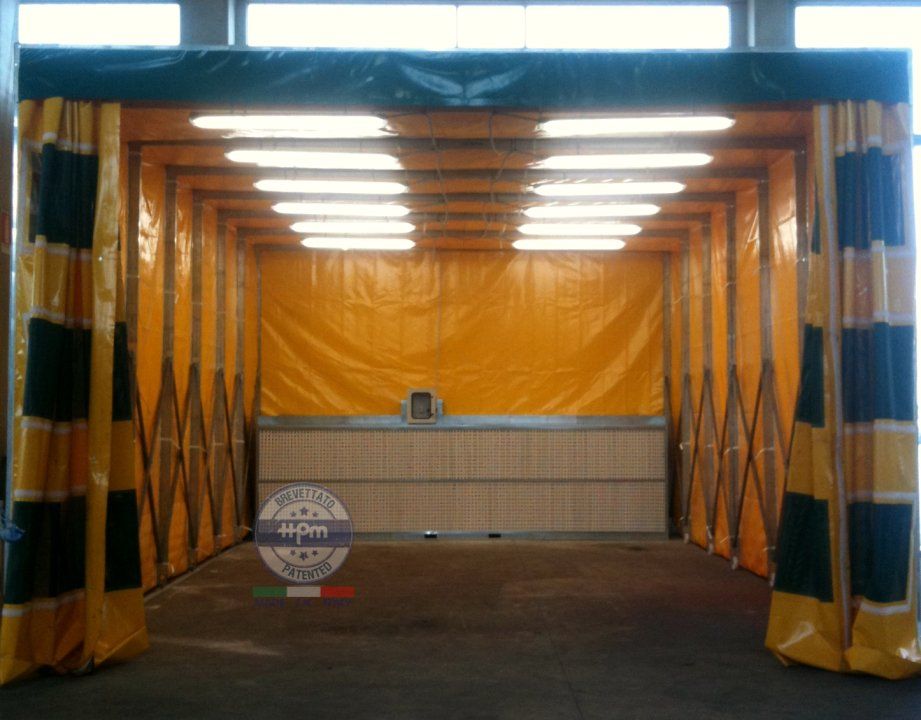

Tunnel esempio
Ingombri TUNNEL COME DA FOTO (per interno):
Dimensioni utili interne:
mt 16 (lunghezza) x 6 (larghezza) x 5 (altezza) * al netto delle luci (prendono ca. 20cm)
Dimensioni esterne in uso:
mt 817 (lunghezza) x 6.2 (larghezza) x 5.1 (altezza)

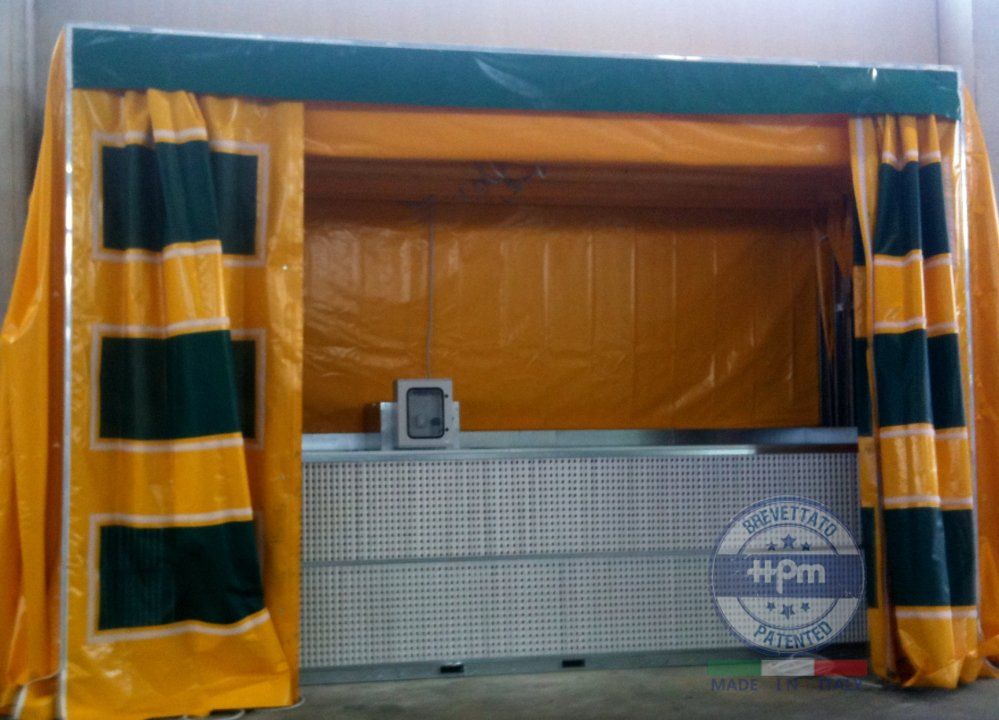

Dimensioni esterne in compattamento:
mt 2.7 (lunghezza) x 7 (larghezza) x 6.1 (altezza)
* ingombro de tubo di espulsione non incluso
Unità di filtrazione per depurazione esalazioni ed over-spray da verniciatura
portata nominale: 20.000 mc/h
potenza: 7,5/11 kW 400/3/50Hz
alimentazione 32A (3+T+N)
Completo di:
filtri per esalazioni e over spray (cartone Andreae® + poliestere) e cartucce a carbone attivo con calza interna poliestere
quadro servizi (acc.ne macchina + acc.ne luci) INTERNO
attacco rapido aria compressa INTERNO
Impianto di illuminazione composto da nr. 2 file di luci superiori cablate - neon a lunga durata (IP65) 1500 mm (2x58W/cad.) - luce bianca
Installazione - ogni capriata interna - pos.superiore /le luci seguono il compattamento della struttura
altre dimensioni
Accessori e Ricambi
Inverter
regolazione del flusso in aspirazione
Componenti ATEX
a richiesta
Porticina pedonale
chiusura con Velcro
Oblò ispezione laterale
a richiesta
